Braço Robótico + Arduino UNO + Controle XBOX 360 V1.0 - Tutoriais #001



     O desenvolvimento do Braço Robótico iniciou-se na quinta fase do curso de Sistemas Eletrônicos, onde na disciplina de Microcontroladores, ministrada pelo Professor Leandro  Schwarz, foi apresentado como projeto final. Porém ainda nesse momento o projeto encontrava problemas de driver de corrente para os motores e também de controle, uma vez que estávamos utilizando um aplicativo para smartphone também desenvolvido exclusivamente para o controle do braço.



    Na sexta fase, recebi um convite do professor Fernando Pacheco para solucionar esses problemas e apresentá-lo durante a semana de tecnologia do IFSC. Assim iniciou uma nova etapa do projeto, o aperfeiçoamento do que já existia e também uma nova concepção do  controle.

    Durante a fase de pesquisa encontrei alguns artigos onde se utilizava o controle do XBOX 360 junto à microcontroladores, e foi a partir dessas referencias e também do controle ser muito mais ergonômico e de fácil manipulação do operador, que iniciei a nova fase de desenvolvimento de controle do braco robótico.

Vídeo de Funcionamento

Estrutura Mecânica


    Todo o projeto  da estrutura mecânica foi retirada da plataforma de compartilhamento opensource Thingverse, foram alterados apenas os ajustes de tamanhos dos cortes para o encaixe dos servos motores.

    Link do projeto mecânico: http://www.thingiverse.com/thing:2433

    O material escolhido para a estrutura foi o MDF e o corte das peças foi realizado no Lazer para garantir a precisão e acabamento.

Corte a laser da estrutura mecânica

    As peças foram pintadas com spray nas cores pretas e amarelas. A pintura preta por ser uma tinta fosca aderiu melhor  ao material.

Pintura da estrutura mecânica

    Na montagem foi necessário alguns parafusos e extensores, mitas vezes esses tiveram que ser adaptados ao que era encontrado no mercado mais próximo.

     Lista de parafusos:

     40 - M2x15 com porca

     20 - M2x12 com porca

     6 - M2x20 com porca

     5 extensores extavado 50xM4

     4 extensores extavado 47xM2

     4 extensores extavado 17xM2

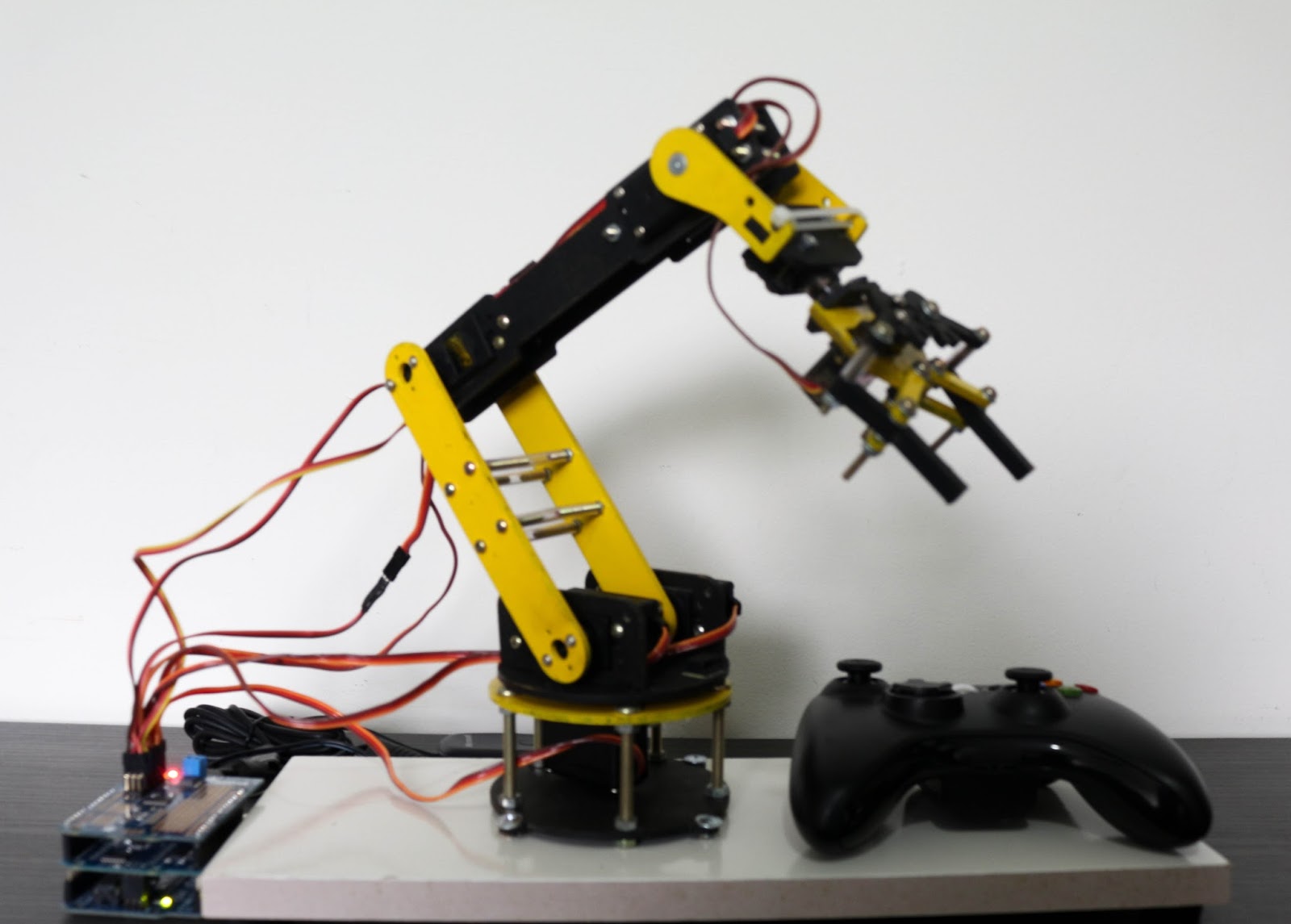

Montagem para testes e experimentação

    DICA: A tinta amarela utilizada foi à óleo e deixou o movimento da garra um pouco comprometido. Para amenizar e a garra continuar se movimentando teve-se que ajustar o aperto dos parafusos, porém se perdeu em força que a garra deveria ter.

    A mesma garra foi impressa em uma impressora 3D e também foi verificado o resultado de um outro projeto que o material utilizado foi o acrilico e devido à ambos materiais serem bem lisos a garra funciona de uma forma muito mais satisfatória.

Servo Motores



    Os servo motores são usados quando se deseja movimentar algo de forma precisa e controlada. No projeto foi necessário a utilização de sete servos motores para desempenhar os movimentos do Braço Robótico para se ter o grau de liberdade dos movimentos que se precisava, cinco servos MG995 da TowerPro e dois micro servos MG90S, também da TowerPro.

Servo motores TowerPro - MG995 e MG90s

Arduino UNO

    O arduino UNO possui como componente principal o ATMEGA 328p, 8bits da família AVR. Possui 32kB de memória Flash, 2kB de memória RAM, e 1kB de EEPROM. Trabalha com um cristal de 16MHz.

    Os pinos de 0 a 13, podem ser utilizados como entrada ou saída digitais. Especificamente os pinos 3,5,6,9,10 e 11 podem ser utilizados com saídas PWM de 8 bits.

    A comunicação serial é feita nos pinos 0 e 1.

Arduino UNO

USB Host Shield



     No arduino, o USB Host Shield atua como um “servidor” USB, que gerencia a conexão, fornecendo alimentação e permitindo a comunicação entre o arduino e os periféricos USB conectados a porta.

USB Host Shield

Servo Motor Shield 16 Canais



    Neste projeto precisamos de 7 saídas PWM, quantidade maior que o arduino UNO disponibiliza. Assim de maneira simples podemos expandir esse número de saídas com a Servo Motor Shield, usando apenas dois pinos I2C.

    A Servo Motor Shield possui resolução de 12 bits e necessita de alimentação externa. Neste projeto utilizei uma fonte de 3,5A.

Servo Motor Shield - I2C to pwm

Controle XBOX 360 e Receiver Wirelles

    Os controles do XBOX 360 utilizam wireless para se comunicar com o console, visando a utilização com computadores a microsoft desenvolveu um receptor wireless para o controle, com USB 2.0.

    Durante a fase de pesquisa quando encontrei o receptor em algumas referências de projetos, percebi a perfeita funcionabilidade para controlar o braço robótico, sem falar na ergonomia do controle.

Controle XBOX 360 + Receiver Microsoft

Programação

    Para o funcionamento do código é necessário incluir as bibliotecas:

Wire.h, Adafruit_PWMServoDriver.h ,XBOXRECV.h ,spi4teensy3.h e SPI.h

 #include <Wire.h>
 #include <Adafruit_PWMServoDriver.h>
 #include <XBOXRECV.h>
 #ifdef dobogusinclude
 #include <spi4teensy3.h>
 #include <SPI.h>
 #endif
 USB Usb;
 XBOXRECV Xbox(&Usb);
 Adafruit_PWMServoDriver pwm = Adafruit_PWMServoDriver();
 #define SERVO1MIN 150 //SERVO BASE
 #define SERVO1MAX 500 //SERVO BASE
 #define SERVO2MIN 150 //SERVO 1 COTOVELO
 #define SERVO2MAX 400 //SERVO 1 COTOVELO
 #define SERVO3MIN 150
 #define SERVO3MAX 400
 #define SERVO4MIN 200
 #define SERVO4MAX 500
 #define SERVO5MIN 150
 #define SERVO5MAX 500
 #define SERVO6MIN 150
 #define SERVO6MAX 500
 #define SERVO7MIN 350
 #define SERVO7MAX 510
 // our servo # counter
 uint8_t servo1 = 0; //SERVO BASE
 uint8_t servo2 = 1; //SERVO 1 COTOVELO
 uint8_t servo3 = 2; //SERVO 2 COTOVELO
 uint8_t servo4 = 3;
 uint8_t servo5 = 4;
 uint8_t servo6 = 5;
 uint8_t servo7 = 6;
 double angle1 = SERVO1MAX/2;
 double angle2 = 350; //angulo do SERVO 1 e servo 2 COTOVELO
 double angle4 = SERVO4MAX/2;
 double angle5 = SERVO5MAX/2;
 double angle6 = SERVO6MAX/2;
 double angle7 = SERVO7MAX/2;
 void setup() {
  pwm.begin();
  pwm.setPWMFreq(60); // Analog servos run at ~60 Hz updates
  Serial.begin(115200);
 #if !defined(__MIPSEL__)
  while (!Serial); // Wait for serial port to connect - used on Leonardo, Teensy and other boards with built-in USB CDC serial connection
 #endif
  if (Usb.Init() == -1) {
   Serial.print(F("\r\nOSC did not start"));
   while (1); //halt
  }
  Serial.print(F("\r\nXbox Wireless Receiver Library Started"));
 }
 void loop() {
  Usb.Task();
  if (Xbox.XboxReceiverConnected) {
   for (uint8_t i = 0; i < 4; i++) {
    if (Xbox.Xbox360Connected[i]) {
     if (Xbox.getButtonPress(L2, i) || Xbox.getButtonPress(R2, i)) {
      Serial.print("L2: ");
      Serial.print(Xbox.getButtonPress(L2, i));
      Serial.print("\tR2: ");
      Serial.println(Xbox.getButtonPress(R2, i));
      Xbox.setRumbleOn(Xbox.getButtonPress(L2, i), Xbox.getButtonPress(R2, i), i);
     }
     if (Xbox.getAnalogHat(LeftHatX, i) > 7500 || Xbox.getAnalogHat(LeftHatX, i) < -7500 || Xbox.getAnalogHat(LeftHatY, i) > 7500 || Xbox.getAnalogHat(LeftHatY, i) < -7500 || Xbox.getAnalogHat(RightHatX, i) > 7500 || Xbox.getAnalogHat(RightHatX, i) < -7500 || Xbox.getAnalogHat(RightHatY, i) > 7500 || Xbox.getAnalogHat(RightHatY, i) < -7500) {
      if (Xbox.getAnalogHat(LeftHatX, i) > 7500) {
       if (Xbox.getAnalogHat(LeftHatX, i) == 32767){
       incrementa_base();
       }
       Serial.print(F("LeftHatX: "));
       Serial.print(Xbox.getAnalogHat(LeftHatX, i));
       Serial.print("\t");
      }
      if (Xbox.getAnalogHat(LeftHatX, i) < -7500) {
       if (Xbox.getAnalogHat(LeftHatX, i) == -32768){
       decrementa_base();
       }
       Serial.print(F("LeftHatX: "));
       Serial.print(Xbox.getAnalogHat(LeftHatX, i));
       Serial.print("\t");
      }
      if (Xbox.getAnalogHat(LeftHatY, i) > 7500) {
       if (Xbox.getAnalogHat(LeftHatY, i) == 32767){
       incrementa_cotovelo();
       }
       Serial.print(F("LeftHatY: "));
       Serial.print(Xbox.getAnalogHat(LeftHatY, i));
       Serial.print("\t");
      }
      if (Xbox.getAnalogHat(LeftHatY, i) < -7500) {
       if (Xbox.getAnalogHat(LeftHatY, i) == -32768){
       decrementa_cotovelo();
       }
       Serial.print(F("LeftHatY: "));
       Serial.print(Xbox.getAnalogHat(LeftHatY, i));
       Serial.print("\t");
      }
      if (Xbox.getAnalogHat(RightHatX, i) > 7500) {
       if (Xbox.getAnalogHat(RightHatX, i) == 32767){
       incrementa_servo4();
       Serial.print(F("RightHatX: "));
       Serial.print(Xbox.getAnalogHat(RightHatX, i));
       Serial.print("\t");
       }
      }
      if (Xbox.getAnalogHat(RightHatX, i) < -7500) {
       if (Xbox.getAnalogHat(RightHatX, i) == -32768){
       decrementa_servo4();
       Serial.print(F("RightHatX: "));
       Serial.print(Xbox.getAnalogHat(RightHatX, i));
       Serial.print("\t");
       }
      }
      if (Xbox.getAnalogHat(RightHatY, i) > 7500) {
       if (Xbox.getAnalogHat(RightHatY, i) == 32767){
       decrementa_servo5();
       Serial.print(F("RightHatY: "));
       Serial.print(Xbox.getAnalogHat(RightHatY, i));
       Serial.print("\t");
       }
      }
      if (Xbox.getAnalogHat(RightHatY, i) < -7500) {
       if (Xbox.getAnalogHat(RightHatY, i) == -32768){
       incrementa_servo5();
       Serial.print(F("RightHatY: "));
       Serial.print(Xbox.getAnalogHat(RightHatY, i));
       Serial.print("\t");
       }
      }
      Serial.println();
     }
     if (Xbox.getButtonClick(UP, i)) {
      Xbox.setLedOn(LED1, i);
      Serial.println(F("Up"));
     }
     if (Xbox.getButtonClick(DOWN, i)) {
      Xbox.setLedOn(LED4, i);
      Serial.println(F("Down"));
     }
     if (Xbox.getButtonClick(LEFT, i)) {
      Xbox.setLedOn(LED3, i);
      Serial.println(F("Left"));
     }
     if (Xbox.getButtonClick(RIGHT, i)) {
      Xbox.setLedOn(LED2, i);
      Serial.println(F("Right"));
     }
     if (Xbox.getButtonClick(START, i)) {
      Xbox.setLedMode(ALTERNATING, i);
      Serial.println(F("Start"));
     }
     if (Xbox.getButtonClick(BACK, i)) {
      Xbox.setLedBlink(ALL, i);
      Serial.println(F("Back"));
     }
     if (Xbox.getButtonClick(L3, i))
      Serial.println(F("L3"));
     if (Xbox.getButtonClick(R3, i))
      Serial.println(F("R3"));
     if (Xbox.getButtonClick(L1, i))
      Serial.println(F("L1"));
     if (Xbox.getButtonClick(R1, i))
      Serial.println(F("R1"));
     if (Xbox.getButtonClick(XBOX, i)) {
      Xbox.setLedMode(ROTATING, i);
      Serial.print(F("Xbox (Battery: "));
      Serial.print(Xbox.getBatteryLevel(i)); // The battery level in the range 0-3
      Serial.println(F(")"));
     }
     if (Xbox.getButtonClick(SYNC, i)) {
      Serial.println(F("Sync"));
      Xbox.disconnect(i);
     }
     if (Xbox.getButtonClick(A, i)){
      rotaciona1_mao();
      Serial.println(F("A"));
     }
     if (Xbox.getButtonClick(B, i)){
     abre_garra();
     Serial.println(F("B"));
     }
     if (Xbox.getButtonClick(X, i)){
     fecha_garra();
     Serial.println(F("X"));
     }
     if (Xbox.getButtonClick(Y, i)){
      rotaciona2_mao();
      Serial.println(F("Y"));
     }
    }
   }
  }
 }
 void setServoPulse(uint8_t n, double pulse) {
  double pulselength;
  pulselength = 1000000;  // 1,000,000 us per second
  pulselength /= 60;  // 60 Hz
  Serial.print(pulselength); Serial.println(" us per period");
  pulselength /= 4096; // 12 bits of resolution
  Serial.print(pulselength); Serial.println(" us per bit");
  pulse *= 1000;
  pulse /= pulselength;
  Serial.println(pulse);
  pwm.setPWM(n, 0, pulse);
 }
 void incrementa_base(){
 Serial.println(F("Incrementou na Base"));
 if(angle1==SERVO1MAX){
 }
 else
 angle1++;
  Serial.print("angle: ");
  Serial.print(angle1);
  Serial.print("\t");
  pwm.setPWM(servo1, 0, angle1);
  }
 void decrementa_base(){
 Serial.println(F("DEcrementou na Base"));
 if(angle1==SERVO1MIN){
 }
 else
 angle1--;
  Serial.print("angle: ");
  Serial.print(angle1);
  Serial.print("\t");
  pwm.setPWM(servo1, 0, angle1);
  }
 void incrementa_cotovelo(){
 Serial.println(F("Incrementou no Cotovelo"));
 if(angle2==SERVO2MAX){
 }
 else
 angle2++;
  Serial.print("angle: ");
  Serial.print(angle2);
  Serial.print("\t");
  pwm.setPWM(servo2, 0, angle2);
  pwm.setPWM(servo3, 0, angle2);
  }
 void decrementa_cotovelo(){
 Serial.println(F("DEcrementou no Cotovelo"));
 if(angle2==SERVO2MIN){
 }
 else
 angle2--;
  Serial.print("angle: ");
  Serial.print(angle2);
  Serial.print("\t");
  pwm.setPWM(servo2, 0, angle2);
  pwm.setPWM(servo3, 0, angle2);
  }
  void incrementa_servo4(){
 Serial.println(F("Incrementou no Servo 4"));
 if(angle4==SERVO4MAX){
 }
 else
 angle4++;
  Serial.print("angle: ");
  Serial.print(angle4);
  Serial.print("\t");
  pwm.setPWM(servo4, 0, angle4);
  }
 void decrementa_servo4(){
 Serial.println(F("DEcrementou no Servo 4"));
 if(angle4==SERVO4MIN){
 }
 else
 angle4--;
  Serial.print("angle: ");
  Serial.print(angle4);
  Serial.print("\t");
  pwm.setPWM(servo4, 0, angle4);
  }
 void incrementa_servo5(){
 Serial.println(F("Incrementou no Servo 5"));
 if(angle5==SERVO5MAX){
 }
 else
 angle5++;
  Serial.print("angle: ");
  Serial.print(angle5);
  Serial.print("\t");
  pwm.setPWM(servo5, 0, angle5);
  }
 void decrementa_servo5(){
 Serial.println(F("DEcrementou no Servo 5"));
 if(angle5==SERVO5MIN){
 }
 else
 angle5--;
  Serial.print("angle: ");
  Serial.print(angle5);
  Serial.print("\t");
  pwm.setPWM(servo5, 0, angle5);
  }
  void fecha_garra(){
   Serial.print("Fechou garra ");
   angle7=SERVO7MAX;
   pwm.setPWM(servo7, 0, angle7);
  }
  void abre_garra(){
   Serial.print("abriu garra ");
   angle7=SERVO7MIN;
   pwm.setPWM(servo7, 0, angle7);
  }
  void rotaciona1_mao(){
   Serial.print("girou mao 1 ");
   angle6=SERVO6MIN;
   pwm.setPWM(servo6, 0, angle6);
  }
  void rotaciona2_mao(){
   Serial.print("girou mao 1 ");
   angle6=SERVO6MAX;
   pwm.setPWM(servo6, 0, angle6);
  }
